Pillantson be a kulisszák mögé és nézze meg a láncfűrészekhez való vezetőlemezek fejlesztési és gyártási folyamatát.
12.12.2024
A STIHL vezetőlemezeket fejleszt láncfűrészekhez a baden-württembergi Waiblingenben található székhelyén. A vezetőlemezek gyártása világszerte három telephelyen történik: az USA-ban, Brazíliában és Waiblingenben– a fejlesztés közvetlen közelében.
A több mint 100 rendelkezésre álló vezetőlemez hossza és felépítése különböző, hogy ki tudják elégíteni a legkülönbözőbb igényeket. A különbségek mellett minden STIHL vezetőlemezt tartósság jellemez.
A sorozatgyártás felé vezető út a vezetőlemez fejlesztésének első lépéseivel kezdődik. Először az ügyféligényeket elemezzük. Ezek állnak a vezetőlemez fejlesztésének középpontjában. Ez határozza meg, hogy az új vezetőlemezt milyen feladatokhoz fejlesztjük ki, és milyen követelményeknek kell megfelelnie a modellnek. Ez közvetlenül befolyásolja a vezetőlemez felépítését.
Háromrészes vezetőlemez: Ezek a vezetőlemezek három összehegesztett fémlemezből állnak, professzionális és otthoni felhasználók számára egyaránt megfelelők. A háromrészes vezetőlemezek a kis tömegük ellenére nagy stabilitást nyújtanak 63 cm-es maximális vágáshossz mellett, és ezáltal kényelmes, precíz munkavégzést tesznek lehetővé.

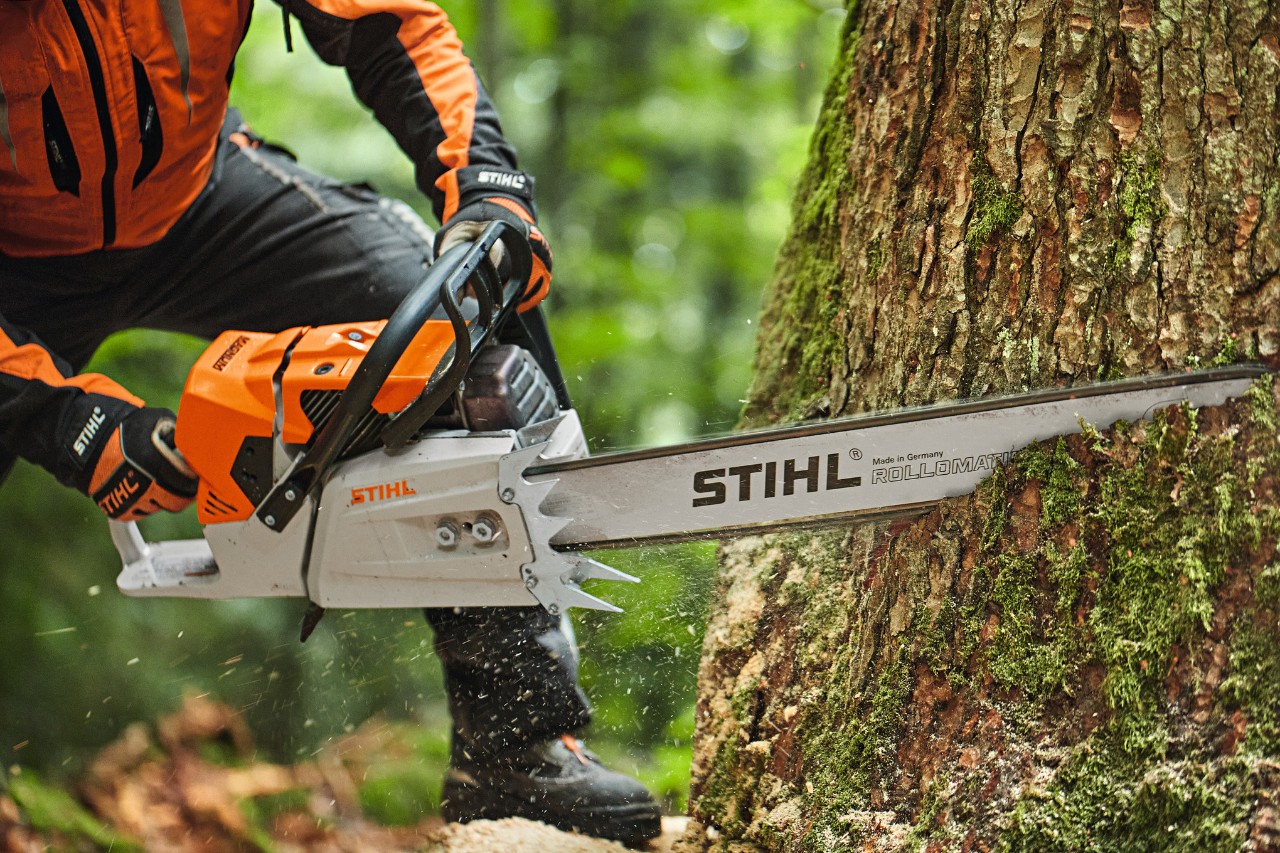

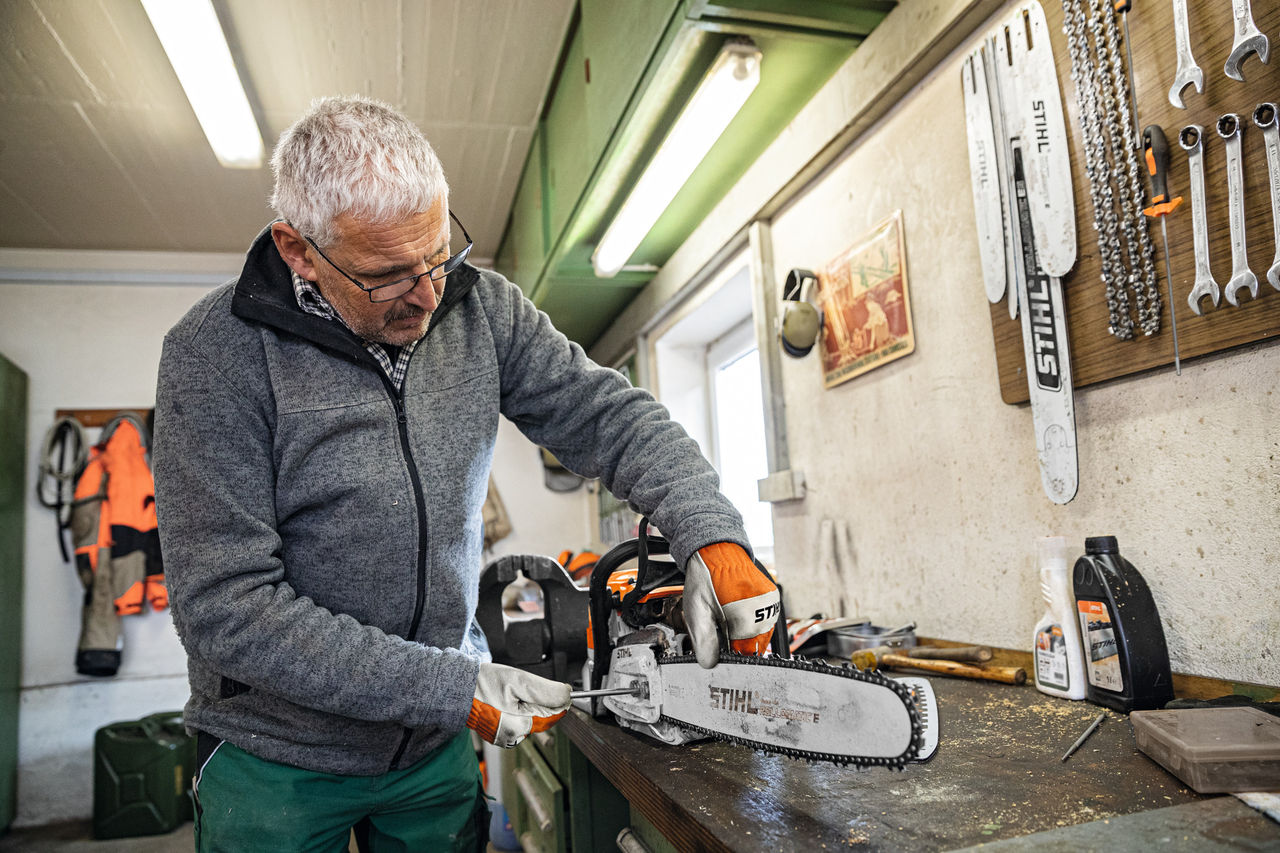

Orrkerekes vezetőlemez: A különösen merev láncvezető testnek köszönhetően vastag törzsek feldolgozása esetén az első választást a pontos vágásokhoz az orrkerekes vezetőlemezek jelentik. Ezek a vezetőlemezek könnyűszerkezetes kivitelben kaphatók és optimálisan illeszkednek az erdőgazdálkodás professzionális igényeihez. Ideális akár a legnagyobb láncfűrészekkel, például a STIHL MS 881-el kombinálva is.

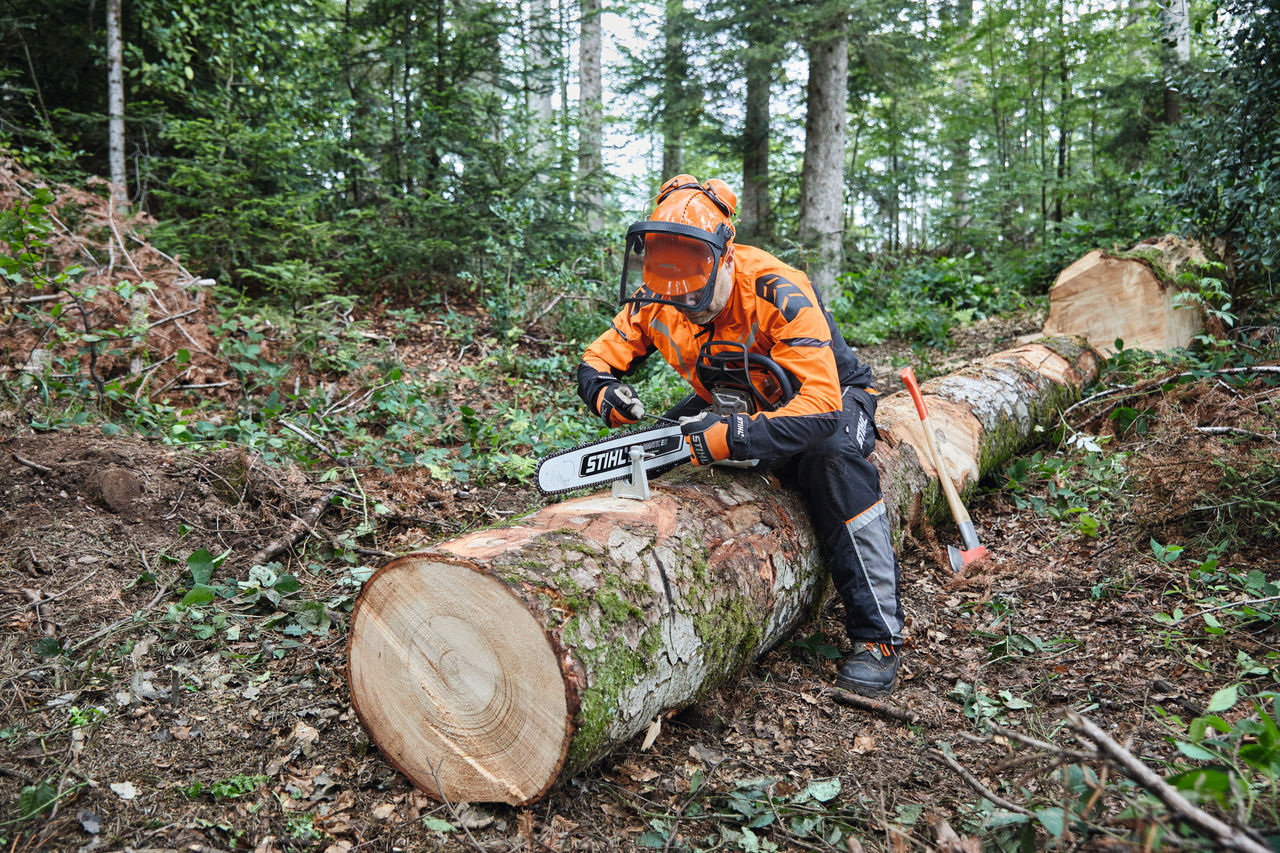

Tömör vezetőlemez: Ezek a vezetőlemezek tömör acéltesttel rendelkeznek, amelynek testét és csúcsát ellenálló keményfém bevonat védi. Ezáltal a tömör vezetőlemezek kiválóan alkalmasak vastag törzsek feldolgozására, amelyek különleges csavarási merevséget igényelnek, és amelyek esetében a vezetőlemez súlya kisebb jelentőséggel bír.
A vezetőlemez használatának és felépítésének meghatározása után a fejlesztési részleg elkészíti az első CAD-terveket a számítógépen. Így az új vezetőlemez virtuálisan már létre is jön.
A CAD-tervekből a gyártás következő lépésében elkészülnek az első prototípusok. A Waiblingenben található fejlesztés és gyártás közvetlen közelségének köszönhetően ez gyorsan és egyszerűen megvalósítható.
Annak érdekében, hogy minden vezetőlemez teljes mértékben megfeleljen a STIHL magas minőségi követelményeinek, kiterjedt tesztelési ciklusokra kerül sor. Ebben a folyamatban a vezetőlemezeket nemcsak optimalizálják és fejlesztik a későbbi rendeltetésének megfelelően, hanem speciális teszteknek is alávetik a maximális biztonság, csavarodás elleni merevség és anyagminőség biztosítása érdekében.
Visszacsapódási-teszt: A visszacsapódási próbapad annak tesztelésére szolgál, hogy a láncfűrészből, vezetőlemezből és láncból álló teljes rendszer hogyan viselkedik visszacsapódás esetén. Ezeket az adatokat felhasználjuk a fejlesztéshez, hogy olyan vezetőlemezeket állítsunk elő, amelyek maximális biztonságot nyújtanak a felhasználók számára.
Hajlítási vizsgálat: Ez a vizsgálat a vezetőlemez merevségét teszteli. A STIHL vezetőlemezek nagy erőhatást kövezően is megtartják eredeti egyenes állapotukat.
Keménységvizsgálat: Ez a vizsgálat biztosítja, hogy a vezetőlemez a tervezett keménységgel rendelkezzen.
Méretellenőrzés: A pontos méretek minden STIHL vezetőlemez esetében alapvető követelményt jelentenek. Ezzel a vizsgálattal azt ellenőrzik, hogy a vezetőlemez megfelel-e a megadott specifikációknak.
Amikor engedélyezik egy vezetőlemez sorozatgyártását, elkészítik a szükséges gyártási segédeszközöket. Az első sorozat példányai ismét átesnek az összes teszten, mielőtt kiadnák azokat a STIHL ügyfeleinek világszerte, gyakorlati kipróbálásra.
A visszajelzést a vezetőlemez használata közbeni általános tapasztalatokról, valamint a különböző éghajlati körülmények közötti viselkedéséről közvetlenül elküldik a waiblingeni fejlesztési részlegnek. Így a vezetőlemez tulajdonságai egyrészt valós körülmények között tesztelhetők és igazolhatók, másrészt a tapasztalatok és visszajelzések széles körét közvetlenül be lehet építeni a vezetőlemez-fejlesztésbe.
Jó tudni!
Az akkumulátoros láncfűrészek vágási teljesítményének növelése érdekében a STIHL különösen keskeny vezetőlemezeket fejleszt ki, amelyeket professzionális használatra terveztek. Így a háromrészes STIHL Light 04 vezetőlemez 2022. októbere óta 1,1 milliméteres horonyszélességben is kapható.
A STIHL tömör vezetőlemezeit először egy lézeres vágórendszerrel kivágjuk egy kiváló minőségű ötvözött és edzett nemesacélból készült nyersanyagból. A lézervágás nem okoz sorjázást, és egyetlen munkalépésben elvégzi nemcsak a tömör vezetőlemez külső kontúrjának, hanem a furatoknak és a hosszúkás horonynak a vágását is.
A STIHL tömör vezetőlemezét két, sztellitből készült alakos idomelem védi a kopás, az elhasználódás és a magas hőmérsékletek ellen. A sztellit idomelemeket először lézerrel felhegesztik. Ezt követően a STIHL által speciálisan kifejlesztett gép precízen leköszörüli az anyagátmenetet.
A következő gyártási lépésben egy zárt köszörűgép a láncvezetéshez szükséges hornyot beleköszörüli a tömör vezetőlemezbe. Ezután a láncpályát újraedzik. Így biztosítható, hogy a tömör vezetőlemez megfeleljen a legmagasabb minőségi követelményeknek.
Mielőtt a kész tömör vezetőlemezt becsomagolják, megtörténik az olajfurat-fúrás és a festés. A vezetőlemezek festése teljesen automatikusan, vízbázisú festékkel történik. Eközben egy nagy pontosságú kamerarendszer figyeli a festett felületet, a furatmintát és a méreteket, hogy minden legyártott tömör vezetőlemez a bevált STIHL minőséggel rendelkezzen.
A legkisebb tömeget a háromrészes vezetőlemezek érik el. Ezek két oldallemezből és egy nagy felületű süllyesztett középső lemezből készülnek. Ezek a mélyedések könnyű vezetőlemezt eredményeznek, amely könnyen kezelhető, de mégis jó csavarási merevséggel rendelkezik. A három alkatrészt egy hegesztőprésben, legfeljebb 20 tonnás nyomással egymásra préselik, majd elektródák segítségével egymáshoz hegesztik.
Csakúgy, mint egy tömör vezetőlemez gyártása esetén, a futófelület edzése minden háromrészes STIHL vezetőlemez esetében is egy teljesen automatikus gépben történik.
Ezután behelyezik az orrkereket a vezetőlemez orrkerekébe. Ez csökkenti a súrlódást a vezetőlemezen, mivel az orrkerék mentén a lánc egy kicsit eltávolodik a vezetőlemeztől. A szerelés során a vezetőlemez orrkerekét szétfeszítik és az orrkereket a csapággyal együtt behelyezik.
A gyártás utolsó lépésében a háromrészes vezetőlemezt először lefestik, majd egy digitális nyomtatóberendezés rányomtatja a feliratot.
A cserélhető orrkerekes vezetőlemez egy tömör vezetőlemez testéből és egy háromrészes vezetőlemez orrkerekéből áll. A STIHL cserélhető orrkerekes vezetőlemezeket klasszikus tömör kivitelben és súlytakarékos könnyűszerkezetes kivitelben egyaránt gyártja.
A könnyűszerkezetes, cserélhető orrkerekes vezetőlemez gyártásához a nemesacélból készült nyersanyagot a lézerhegesztés előtti gyártási lépésben bizonyos helyeken kimarják, hogy a vezetőlemez tömegét a tömör vezetőlemez tömegének körülbelül egyharmadával csökkentsék. Ezután egy fedelet hegesztenek fel, hogy lefedjék a kivágásokat.
Ezután a cserélhető orrkerekes vezetőlemez teste ugyanazokon a gyártási lépéseken megy keresztül, mint egy tömör vezetőlemez, tehát először edzik, lézerrel vágják, majd beleköszörülik a vezetőhornyot.
A cserélhető orr-rész háromrészes kialakítású, hogy a kis súlyának és a nagyon nagy vágási teljesítménynek köszönhetően jobb kezelhetőséget biztosítson. Az orr-részt először szegecseléssel a vezetőlemez alaptestéhez rögzítik, majd megedzik a futófelületet, és végül felszerelik az orrkereket.
Különösen a könnyűszerkezetes STIHL cserélhető orrkerekes vezetőlemezek, például a STIHL Rollomatic ES Light, 30 százalékkal kisebb tömegüknek köszönhetően ideálisak a nagy igénybevételt jelentő erdőgazdálkodási munkákhoz, és megfelelnek a legmagasabb minőségi követelményeknek.
| Vezetőlemez típusa | Mintapélda | Jellemzők | Használat és előnyök |
|---|---|---|---|
| Tömör vezetőlemez | Duromatic E, 1,6 mm |
|
|
| Háromrészes vezetőlemez | Rollomatic E light, 3/8" P, 1,3 mm |
|
|
| Cserélhető orrkerekes vezetőlemez | Rollomatic ES, .404", 1,6 mm |
|
|
| Könnyűszerkezetes vezetőlemezek | Rollomatic E light P, 3/8", 1,3 mm |
|
|
| Könnyűszerkezetes vezetőlemezek | Rollomatic ES light, 3/8", 1,6 mm |
|
|
